功能用途
濾波電抗器主要為0.4kV系統電力電容器配套，改善電力系統的功率因數，能有效抑制電網的高次諧波，減輕電容器由諧波引起的過載，防止諧波放大，對電容的安全運行，改善網絡電壓波形，提高供電質量和電網安全經濟運行起良好的作用。適用于3、5、7、11、13次諧波負載的無功補償及濾波作用。

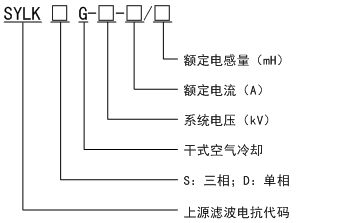

型號說明
技術參數
電抗率：6%、7%、12%、14%及非標定制
低溫升：≤70K(@工頻額定電流)
低噪音：≤48dB(@工頻、距離產品1m測量)
絕緣等級：H級(180℃)
耐壓：相對相，相對地施加3kvac，
1min，無擊穿閃絡現象。
線性度：1.8ln，電感值不低于0.95額定電感。過溫保護：NC125℃溫控。
執行標準：GB/T1094.6-2011《電抗器》
使用要求
接線方式：三相：三進三出的方式，上面為輸入端，下面為輸出端單相：一進一出的方式，上面為輸入端，下面為輸出端
安裝海拔高度：不高于2000M
安裝場所：無劇烈機械振動
安裝環境：溫度-25℃~+45℃，
相對濕度不超過90%，
安裝周?chē)豢捎幸兹家妆任ｋU(xiǎn)物品，
周?chē)鷳?yīng)有良好的通風條件，
如裝在柜內，應加裝通風設備。

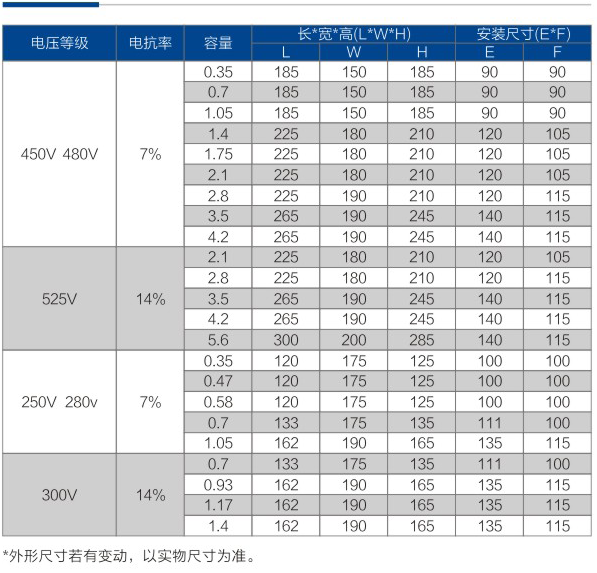

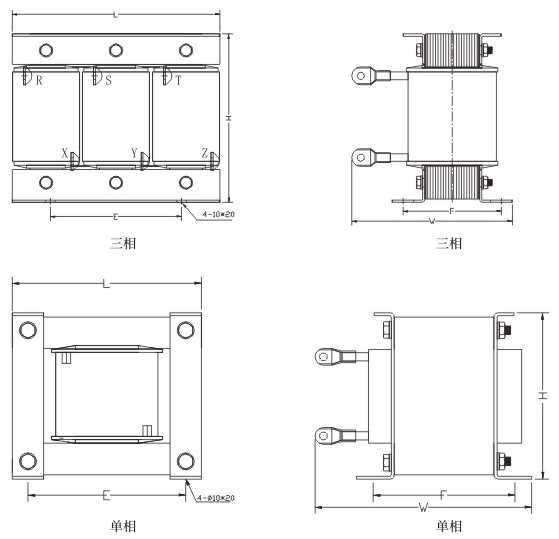

規格與外形尺寸
