功能用途
補償電網中的感性無功功率，提高功率因數，降低線損，提高變壓器的利用率。穩定母線電壓，提高供電系統的穩定性。安裝于用電設備附近進行就地補償，起到節電、穩定電壓的作用。用于無源濾波裝置中，濾除或抑制諧波，改善供電質量。
內部填充及結構
電容器內部采用體積緊湊、無毒的純植物填充物。電容器內部填充有惰性氣體。因?yàn)樘畛湮锏沫h(huán)保性能，電容器對環境不存在污染問題（即便液體溢出）。電容器制作采用MKP技術：采用金屬化聚丙烯薄膜是目前耗能更低的一種制作技術，且該介質具有自愈功能等特點。電容器內置采用過壓分離保護裝置進行保護并配備放電電阻，確保電容器在故障時迅速安全可靠地?cái)嚅_。
型號說明
技術參數
執行標準 | GB/T12747-2017《自愈式低壓并聯電容器》及IEC60831 |
額定電壓 | 130～1000V AC |
額定頻率 | 50Hz（60Hz），當頻率為60 Hz時須訂貨時特別注明 |
額定容量 | 3～40kVar |
容量偏差 | -5%～+10%，如需更精確的容量精度訂貨時特別注明 |
介質損耗 | ≤0.2W/ kVar |
極間耐壓 | 2.15Un/2s |
極殼耐壓 | 3kV/10s |
最大允許過電壓 | 1.1Un（Un為額定電壓） |
最大允許過電流 | 1.3ln（ln為額定電流） |
自放電 | 斷電3min后電壓降至75V以下（特殊要求請致電詳詢） |
工作環境溫度 | -25～+50℃（最高50℃，24小時平均最高40℃，1年平均最高30℃） |
海拔 | 普通型≤2000m，高原型≤4000m |

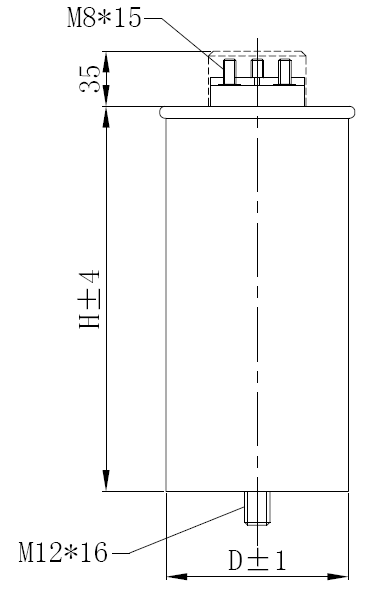

規格與外形尺寸
圓柱形：
型號 | 額定容量 | 額定電流 | D×H | 安裝方式 |
kVar | A | mm | ||
400V 50Hz電力系統，三相共補，Uc=480V | ||||
SYC1-10-480-3 | 10 | 12.0 | 76×235 | M12×16 |
SYC1-15-480-3 | 15 | 18.0 | 86×235 | M12×16 |
SYC1-20-480-3 | 20 | 24.1 | 96×235 | M12×16 |
SYC1-25-480-3 | 25 | 30.1 | 106×235 | M12×16 |
SYC1-30-480-3 | 30 | 36.1 | 106×280 | M12×16 |
SYC1-40-480-3 | 40 | 48.1 | 116×280 | M16×24 |
400V 50Hz電力系統，三相共補，Uc=525V | ||||
SYC1-10-525-3 | 10 | 11.0 | 76×235 | M12×16 |
SYC1-15-525-3 | 15 | 16.5 | 96×235 | M12×16 |
SYC1-20-525-3 | 20 | 22.0 | 106×235 | M12×16 |
SYC1-25-525-3 | 25 | 27.5 | 116×235 | M16×24 |
SYC1-30-525-3 | 30 | 33.0 | 116×280 | M16×24 |
SYC1-40-525-3 | 40 | 44.0 | 136×280 | M16×24 |
230V 50Hz電力系統，三相分補，Uc=250V | ||||
SYC1-10-250-F | 3×3.33 | 13.3 | 86×235 | M12×16 |
SYC1-15-250-F | 3×5 | 20.0 | 106×235 | M12×16 |
SYC1-20-250-F | 3×6.67 | 26.7 | 116×235 | M16×24 |
SYC1-25-250-F | 3×8.33 | 33.3 | 116×280 | M16×24 |
SYC1-30-250-F | 3×10 | 40.0 | 136×235 | M16×24 |
*其他規格請致電詳詢，外形尺寸若有變動，以實物尺寸為準。
